Pernahkah kamu bertanya-tanya bagaimana kapal bisa mengetahui kedalaman laut saat melintas, atau bagaimana para insinyur menentukan lokasi yang tepat untuk membangun pelabuhan? Salah satu jawabannya adalah batimetri, yaitu pengukuran dan pemetaan kedalaman perairan.

Batimetri berperan dalam navigasi kapal, pembangunan pelabuhan, survei kelautan, hingga penelitian lingkungan pesisir. Prosesnya tidak sekadar mencari tahu seberapa dalam laut, tetapi juga membantu kita memahami bentuk dasar laut yang tidak bisa dilihat secara langsung.

Apa Itu Batimetri?

Secara sederhana, batimetri adalah pengukuran kedalaman perairan untuk mengetahui bentuk dan kondisi dasarnya. Hasilnya dapat berupa angka kedalaman, garis kontur, atau peta batimetri. Batimetri merupakan bagian dari hidrografi, yang cakupannya lebih luas karena juga mencakup pasang surut, arus, dan sifat dasar perairan.

Kalau peta topografi menggambarkan bentuk permukaan daratan, peta batimetri menggambarkan bentuk dasar perairan, seperti laut, danau, waduk, dan sungai. Dari peta ini kita bisa melihat bagian yang dangkal, bagian yang dalam, dan perubahan bentuk dasar di suatu wilayah. Data ini sangat berguna ketika suatu wilayah akan dikembangkan menjadi pelabuhan, jalur pelayaran, atau infrastruktur pesisir.

Bagaimana Cara Mengukur Kedalaman Laut?

Pada dasarnya, pengukuran kedalaman adalah mengukur jarak vertikal dari permukaan air ke dasar perairan. Ada satu catatan penting: permukaan air terus naik dan turun karena pasang surut. Karena itu, kedalaman hasil ukur tidak dilaporkan apa adanya, melainkan dikoreksi ke bidang acuan tetap, misalnya Lowest Astronomical Tide (LAT) atau Low Water Spring (LWS). Tanpa koreksi ini, data dari survei yang berbeda waktu tidak bisa dibandingkan.

Metode yang dipakai bergantung pada kedalaman, kondisi lokasi, ketelitian yang dibutuhkan, dan peralatan yang tersedia.

1. Pengukuran dengan Tongkat atau Bandul

Untuk perairan dangkal, kedalaman bisa diukur dengan tongkat ukur atau tali berpemberat. Alat diturunkan hingga menyentuh dasar, lalu panjang bagian yang terendam dibaca.

Metode ini sederhana dan cocok untuk survei skala kecil di lokasi yang mudah dijangkau. Kekurangannya, metode ini kurang efektif untuk wilayah luas atau perairan dalam, dan hasilnya bisa terpengaruh gelombang, arus, serta sifat dasar perairan (misalnya dasar lumpur lunak yang membuat pemberat tenggelam). Saat ini metode ini lebih sering dipakai sebagai pembanding di lapangan.

2. Menggunakan Echosounder

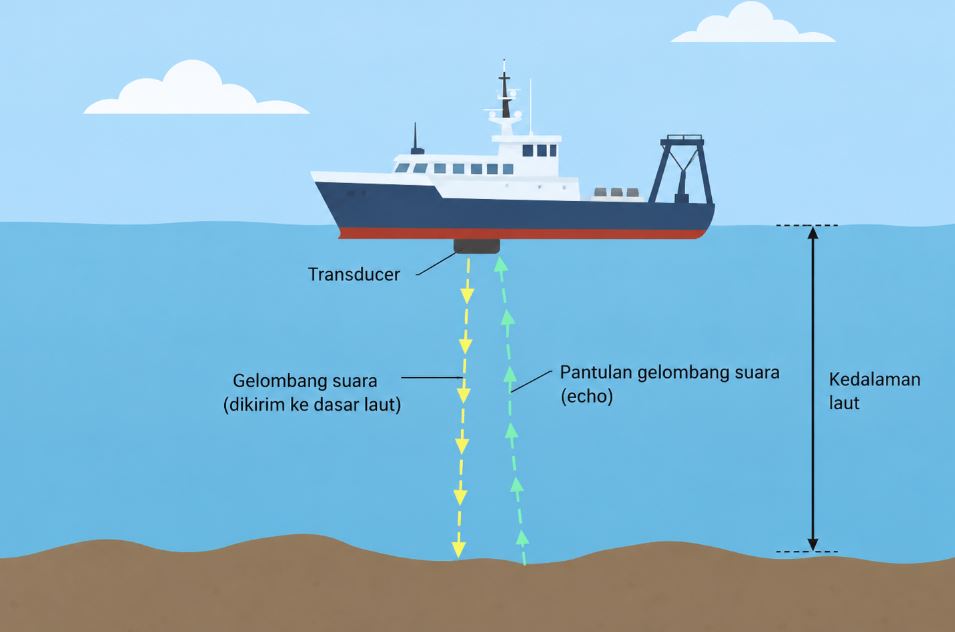

Dalam survei modern, alat yang paling banyak dipakai adalah echosounder, yaitu pengukur kedalaman berbasis gelombang akustik. Alat ini memancarkan gelombang suara ke dasar perairan. Sebagian energinya dipantulkan kembali dan diterima oleh sensor. Kedalaman dihitung dari waktu tempuh pergi-pulang gelombang tersebut:

Kedalaman = (Kecepatan suara × Waktu tempuh) / 2

Dibagi dua karena waktu yang tercatat mencakup perjalanan pergi dan pulang.
Contoh: jika kecepatan suara 1.500 m/s dan waktu tempuh pergi-pulang 0,04 detik, kedalamannya sekitar 30 meter.

Angka 1.500 m/s hanyalah ilustrasi. Di lapangan, kecepatan suara di air laut berkisar sekitar 1.450–1.550 m/s, tergantung suhu, salinitas, dan tekanan. Kecepatan ini diukur dengan sound velocity profiler (SVP) atau dikalibrasi dengan bar check. Kesalahan 1% pada kedalaman 30 meter saja sudah menghasilkan selisih sekitar 0,3 meter.

Dua hal lain yang sering terlewat:

• Draft transducer. Echosounder mengukur dari posisi transducer yang berada di bawah permukaan air, bukan dari permukaan air itu sendiri. Kedalaman transducer ini harus ditambahkan.
• Frekuensi. Frekuensi tinggi (misalnya 200 kHz) umumnya memantul dari permukaan dasar, sedangkan frekuensi rendah (sekitar 33–38 kHz) bisa menembus lapisan lumpur lunak. Di dasar berlumpur, kedua frekuensi dapat memberi kedalaman yang berbeda, dan perbedaan ini penting untuk menentukan kedalaman navigasi serta volume pengerukan.

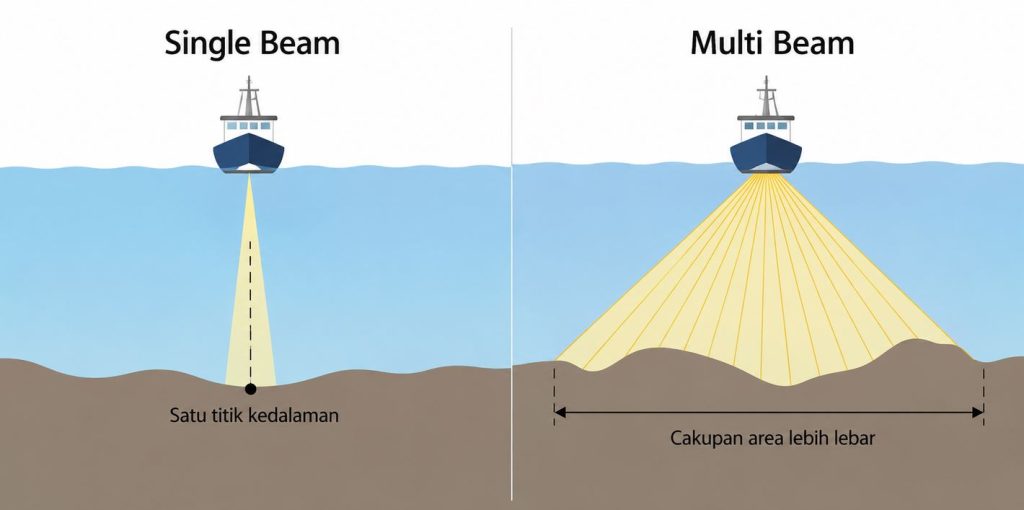

3. Singlebeam dan Multibeam Echosounder

Dua jenis echosounder yang umum dalam survei hidrografi adalah Singlebeam Echosounder (SBES) dan Multibeam Echosounder (MBES).

1. SBES mengukur kedalaman pada area sempit tepat di bawah lintasan kapal. Untuk memetakan area luas, kapal harus melewati banyak jalur survei, dan jarak antarjalur menentukan seberapa baik titik-titik data mewakili dasar perairan.
2. MBES memancarkan banyak berkas suara sekaligus dalam pola menyebar, sehingga mengukur area yang lebih lebar di bawah kapal dan menghasilkan gambaran dasar yang lebih rapat dan terperinci. Konsekuensinya, biaya dan kebutuhan sensor pendukungnya lebih besar.

Pemilihan alat bergantung pada tujuan survei, kondisi lokasi, biaya, dan standar ketelitian yang dibutuhkan.

Dari Pengukuran Menjadi Peta Batimetri

Data kedalaman mentah belum langsung menjadi peta. Tahapan umumnya:

1. Perencanaan survei. Menentukan batas wilayah, jalur pengukuran (termasuk jalur silang untuk pengecekan), metode, dan peralatan.
2. Akuisisi data. Mengumpulkan data kedalaman, sambil mengamati pasang surut dan mengukur profil kecepatan suara.
3. Pengukuran posisi. Mencatat posisi horizontal tiap pengukuran, umumnya dengan GNSS yang dikoreksi (misalnya RTK, PPK, atau DGPS).
4. Koreksi data. Meliputi koreksi pasang surut (reduksi ke bidang acuan), kecepatan suara, draft transducer, dan gerakan kapal (heave, roll, pitch) yang dicatat sensor gerak.
5. Pengolahan dan pemetaan. Membersihkan data dari spike dan outlier, memeriksa konsistensi dengan jalur silang, lalu menyajikannya sebagai peta atau model dasar perairan.

Salah satu hasil yang sering dijumpai adalah garis kontur kedalaman atau isobath, yaitu garis yang menghubungkan titik-titik berkedalaman sama. Kontur yang rapat menunjukkan dasar yang curam, sedangkan kontur yang renggang menunjukkan dasar yang landai.

Satu peringatan: pada data singlebeam dengan jalur yang renggang, kontur dibuat dengan interpolasi. Kontur yang tampak halus belum tentu mewakili bentuk dasar yang sebenarnya.

Seberapa Teliti Data Batimetri Harus Dibuat?

Tingkat ketelitian survei dinilai terhadap standar, salah satunya IHO S-44 (Standards for Hydrographic Surveys). Standar ini membagi survei ke dalam beberapa kelas dengan batas ketidakpastian vertikal dan horizontal yang berbeda. Kelas yang dipilih bergantung pada risikonya: area dengan jarak aman di bawah lunas (under-keel clearance) yang kecil menuntut kelas yang lebih ketat. Nilai batas yang berlaku sebaiknya dirujuk langsung dari edisi terbaru dokumennya.

Mengapa Batimetri Penting dalam Pembangunan?

Batimetri menjadi salah satu dasar pengambilan keputusan dalam banyak pekerjaan teknik dan kelautan.

• Pelabuhan. Data batimetri dipakai untuk menilai kedalaman alur pelayaran, merencanakan kolam pelabuhan, dan menghitung kebutuhan pengerukan.
• Bangunan pantai. Data kedalaman menggambarkan kondisi perairan di sekitar lokasi rencana, lalu dianalisis bersama data gelombang, arus, pasang surut, dan karakteristik sedimen.
• Pemantauan lingkungan. Survei berulang dapat menunjukkan perubahan dasar akibat sedimentasi, erosi, atau pengerukan. Perbandingan ini hanya sahih jika survei-surveinya memakai bidang acuan dan tingkat ketelitian yang sebanding.

Bagi mahasiswa, memahami batimetri juga menjadi bekal untuk mempelajari hidrografi, oseanografi, rekayasa pantai, sistem informasi geografis (GIS), dan pemodelan hidrodinamika.

Apakah Data Batimetri Bisa Digunakan untuk Pemodelan?

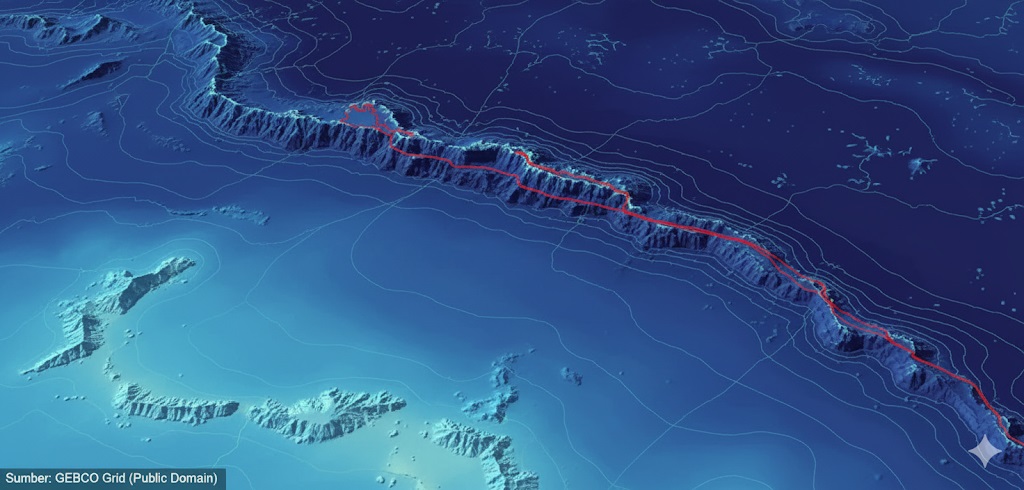

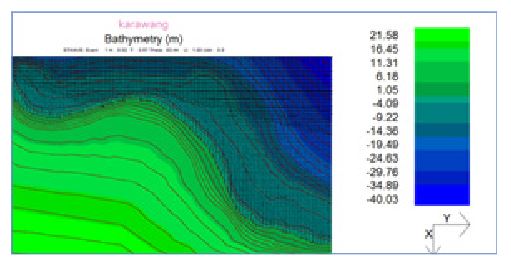

Bisa, dan batimetri adalah salah satu input terpenting dalam pemodelan kelautan. Model hidrodinamika memakai kedalaman untuk merepresentasikan dasar perairan, yang memengaruhi hasil simulasi arus, pasang surut, dan perambatan gelombang. Titik-titik hasil survei juga bisa diolah menjadi model elevasi dasar perairan (Digital Terrain Model/DTM) untuk dianalisis dan divisualisasikan.

Tiga hal yang perlu dijaga agar hasil model tidak menyesatkan:

1. Konsistensi datum. Batimetri dan muka air model harus mengacu ke bidang yang sama. Selisih beberapa puluh sentimeter bisa mengubah hasil secara berarti di perairan dangkal.
2. Resolusi. Grid model harus sesuai dengan kerapatan data. Data sekunder beresolusi kasar, seperti GEBCO atau BATNAS, cocok untuk tahap awal, tetapi umumnya belum memadai untuk model dekat pantai.
3. Sistem koordinat dan proyeksi. Harus seragam antara data survei, garis pantai, dan model.

Kualitas hasil pemodelan tidak bisa melebihi kualitas data batimetrinya.

Penutup

Jadi, ketika melihat kapal survei bergerak mengikuti jalur tertentu di laut, kapal itu sedang mengumpulkan data kedalaman. Nilai teknis data tersebut tidak hanya ditentukan oleh alatnya, tetapi juga oleh koreksi dan kontrol kualitasnya. Dari data inilah para ahli memperoleh gambaran tentang dunia bawah laut yang tidak bisa kita amati langsung.

Referensi untuk Bacaan Lebih Lanjut

• International Hydrographic Organization (IHO). Standards for Hydrographic Surveys (S-44), edisi terbaru. https://iho.int/en/standards-and-specifications
• International Hydrographic Organization (IHO). Manual on Hydrography (C-13).
• U.S. Army Corps of Engineers (USACE). Hydrographic Surveying (EM 1110-2-1003).
• NOAA Ocean Service. What is Bathymetry? https://oceanservice.noaa.gov/facts/bathymetry.html
• USGS 3D Bathimmetry https://www.usgs.gov/media/images/3d-bathymetry
